Plataforma de presiones y estabilometría
Plataforma portátil ECOSANIT para medir presiones plantares estáticas y dinámicas, con software ECOFOOT

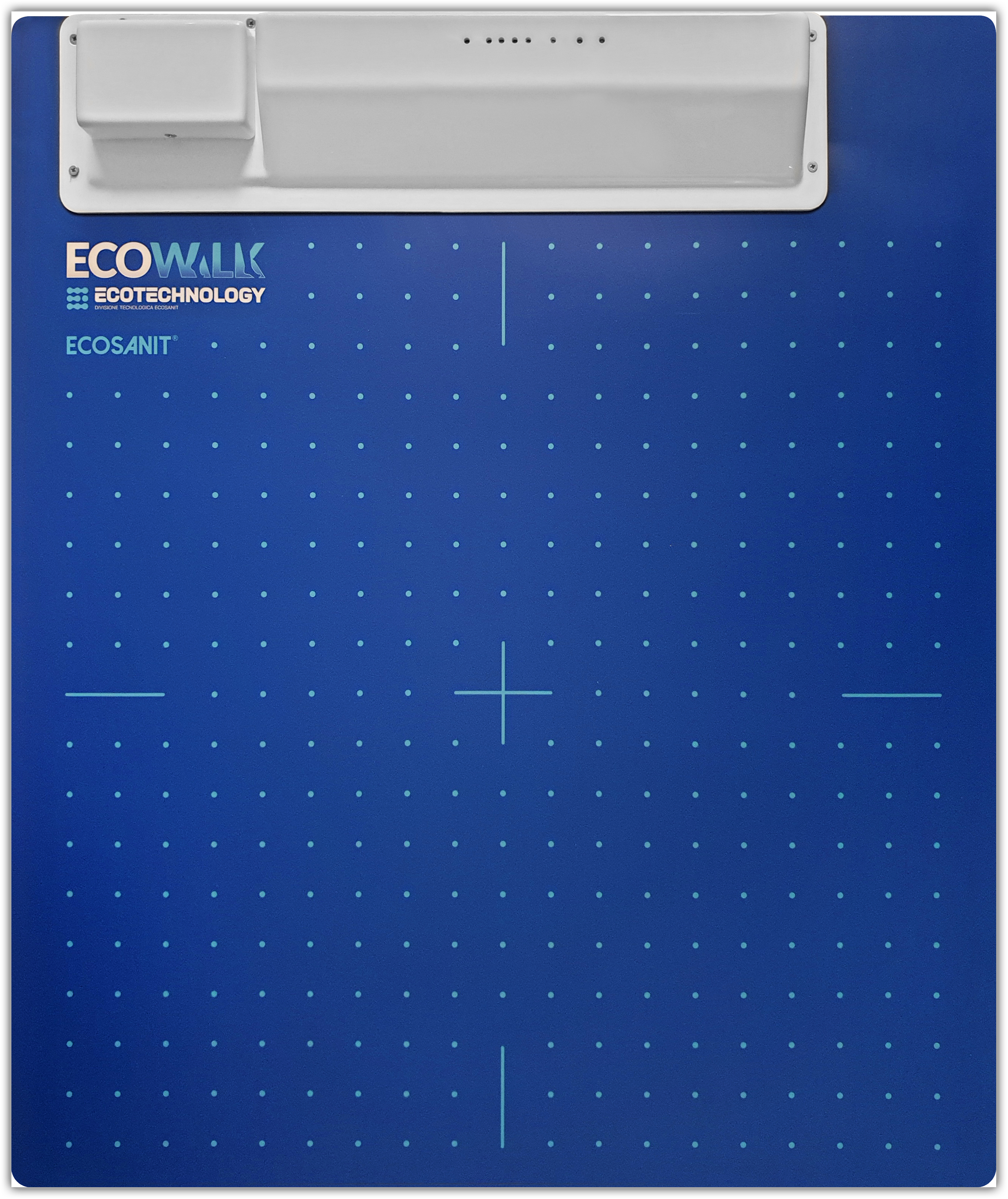

Plataforma de presiones plantares ECOSANIT
Medición de presiones plantares para identificar el tipo de pie
Plataforma portátil con sistema de medición de presiones plantares, ideal para identificar el tipo de pie según su apoyo.
Muestra la distribución del peso del paciente en sus pies durante la marcha, mientras incide en la plataforma, o cuando está en reposo.
Hardware

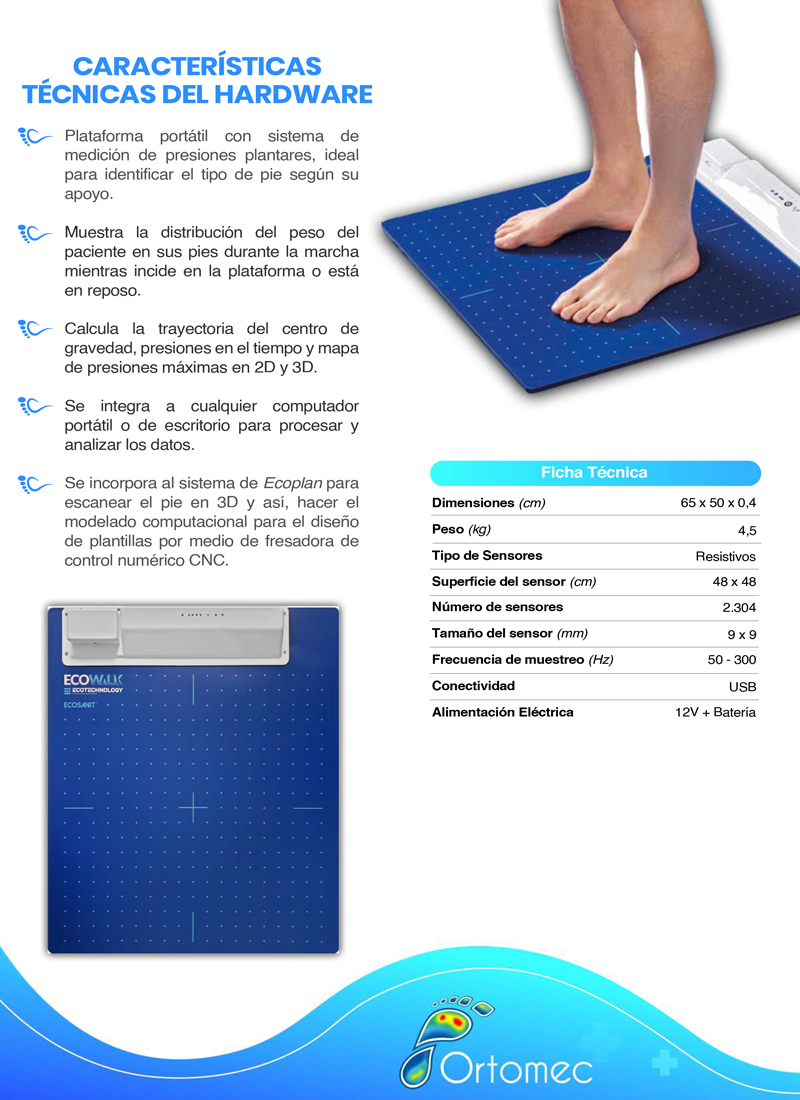

Características técnicas del hardware
- Calcula la trayectoria del centro de gravedad, las presiones en el tiempo y el mapa de presiones máximas en 2D y 3D.
- Se integra a cualquier computador portátil o de escritorio para procesar y analizar los datos.
- Se incorpora al sistema Ecoplan para escanear el pie en 3D y así hacer el modelado computacional para el diseño de plantillas por medio de una fresadora de control numérico CNC.
Ficha técnica
Ficha técnica de la plataforma de presiones
| Dimensiones (cm) | 65 x 50 x 0,4 |
|---|---|
| Peso (kg) | 4,5 |
| Tipo de sensores | Resistivos |
| Superficie del sensor (cm) | 48 x 48 |
| Número de sensores | 2.304 |
| Tamaño del sensor (mm) | 9 x 9 |
| Frecuencia de muestreo (Hz) | 50 - 300 |
| Conectividad | USB |
| Alimentación eléctrica | 12 V + batería |

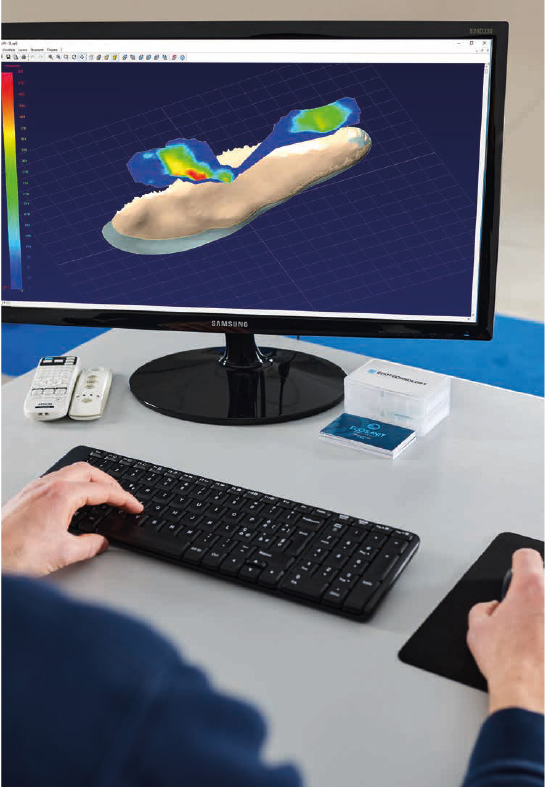

Software ECOFOOT

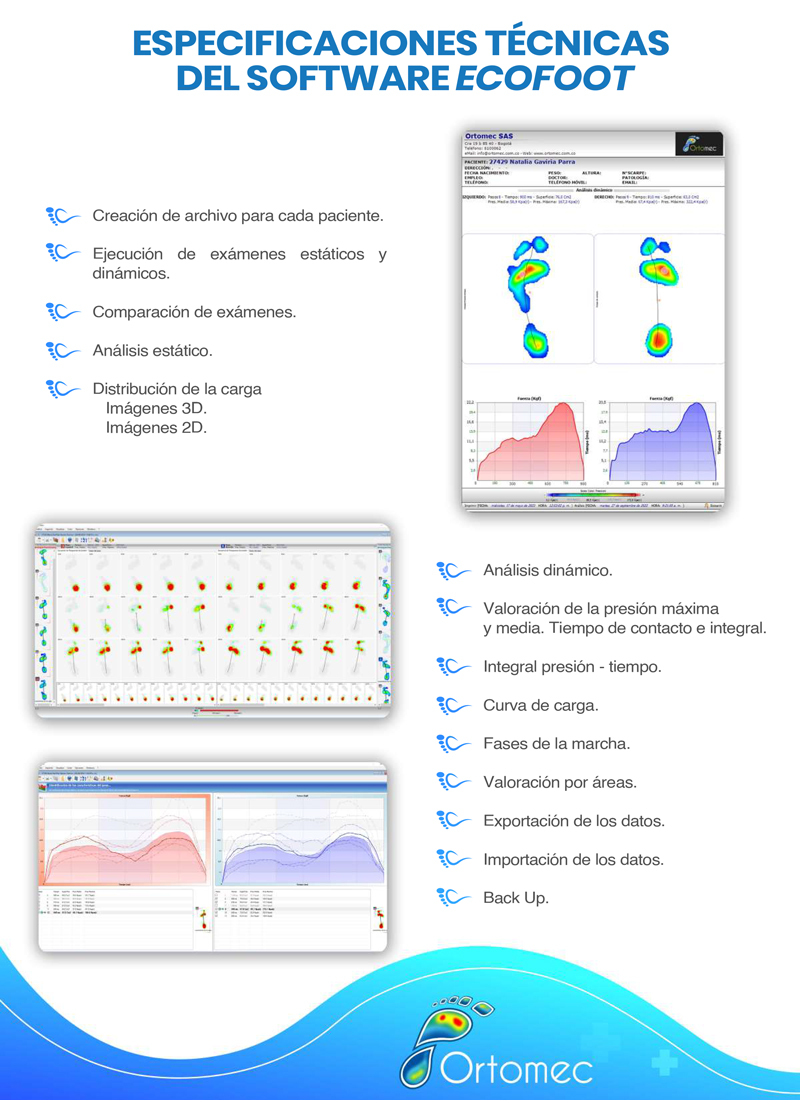

Especificaciones técnicas del software ECOFOOT
- Creación de archivo para cada paciente.
- Ejecución de exámenes estáticos y dinámicos.
- Comparación de exámenes.
- Análisis estático.

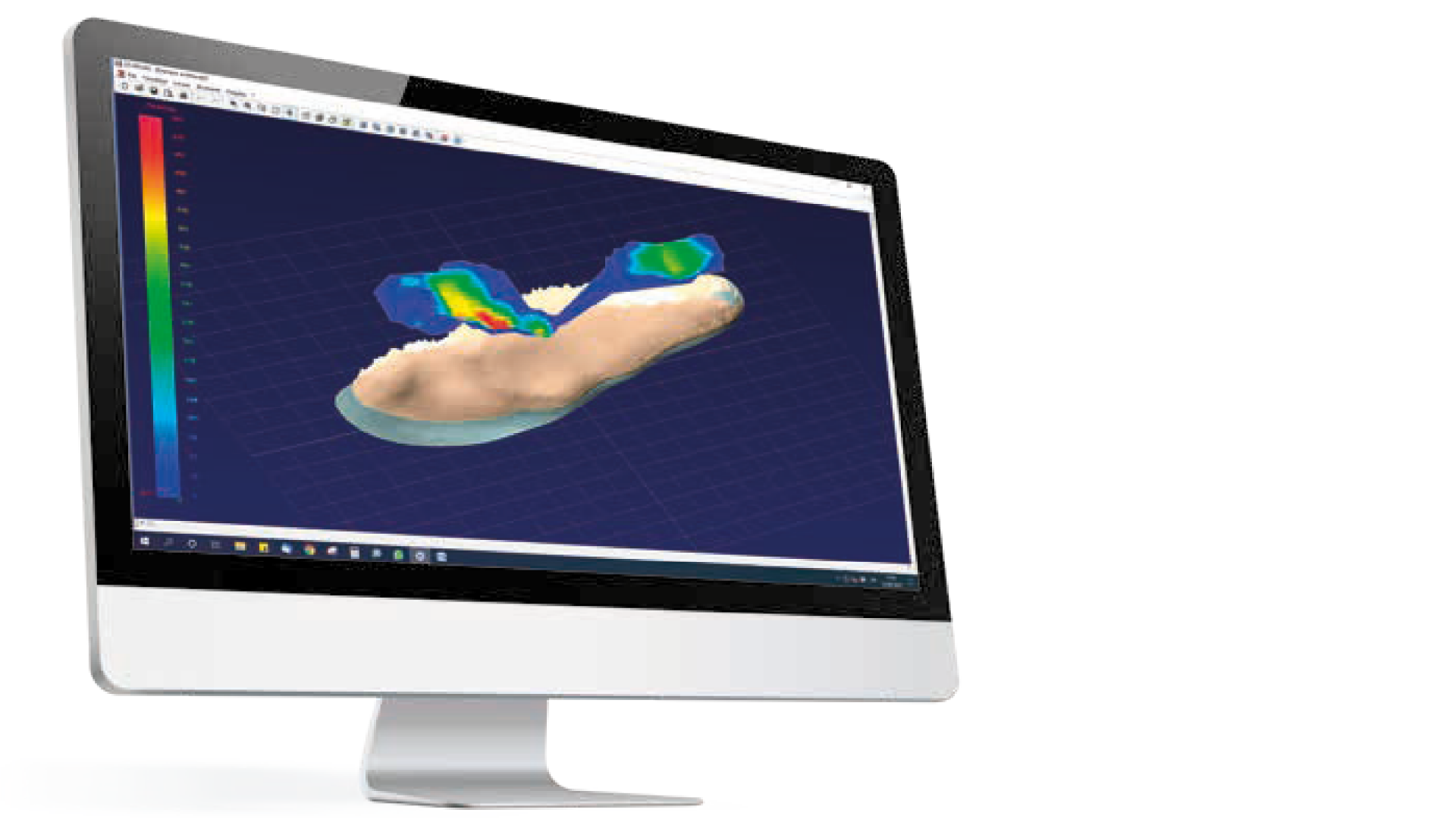

- Distribución de la carga: imágenes 3D e imágenes 2D.
Software ECOFOOT
Análisis dinámico de la marcha
- Análisis dinámico.
- Valoración de la presión máxima y media. Tiempo de contacto e integral.
- Integral presión - tiempo.
- Fases de la marcha.
Software ECOFOOT
Curva de carga, valoración por áreas y manejo de datos
- Curva de carga.
- Valoración por áreas.
- Exportación de los datos.
- Importación de los datos.
- Back up.
Sistema completo
Nuestro sistema de manufactura en 5 pasos
- Examen de baropodometríaAnálisis de presiones plantares estáticas y dinámicas.
- Escaneo 3D del piePor medio de un láser se toma un registro exacto de la morfología del pie (escáner 3D).

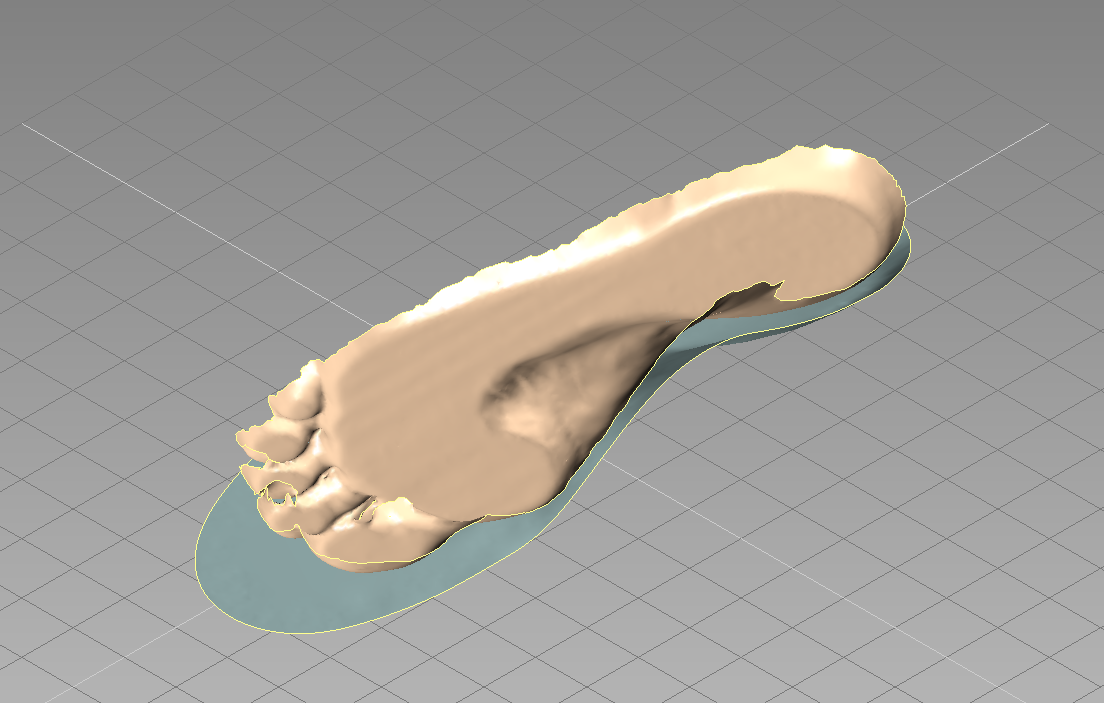

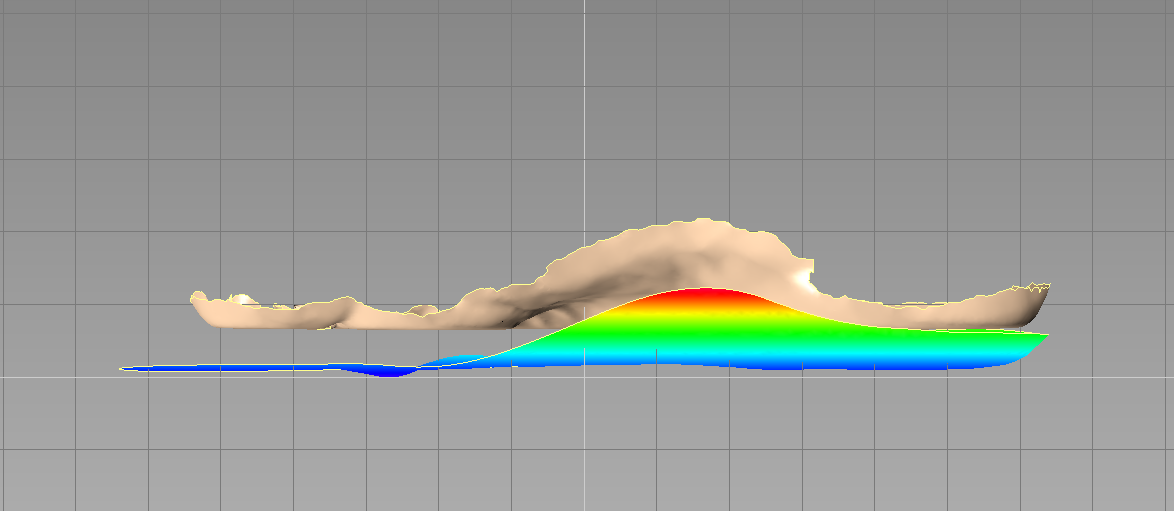

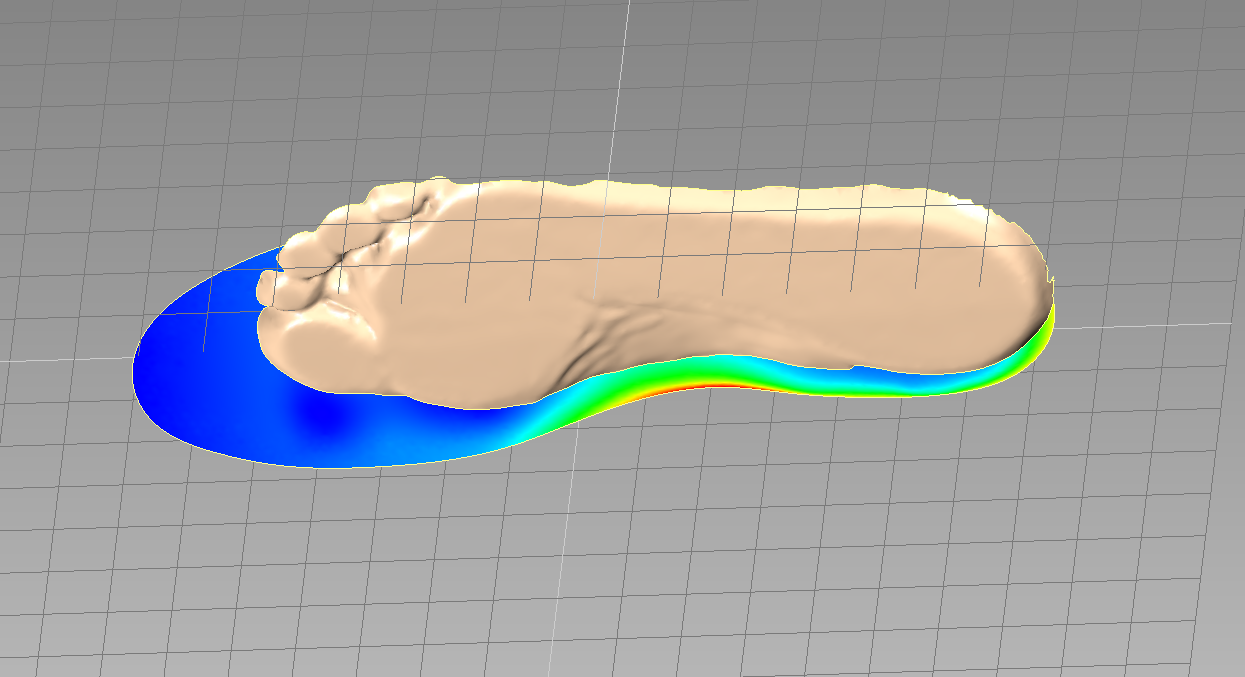

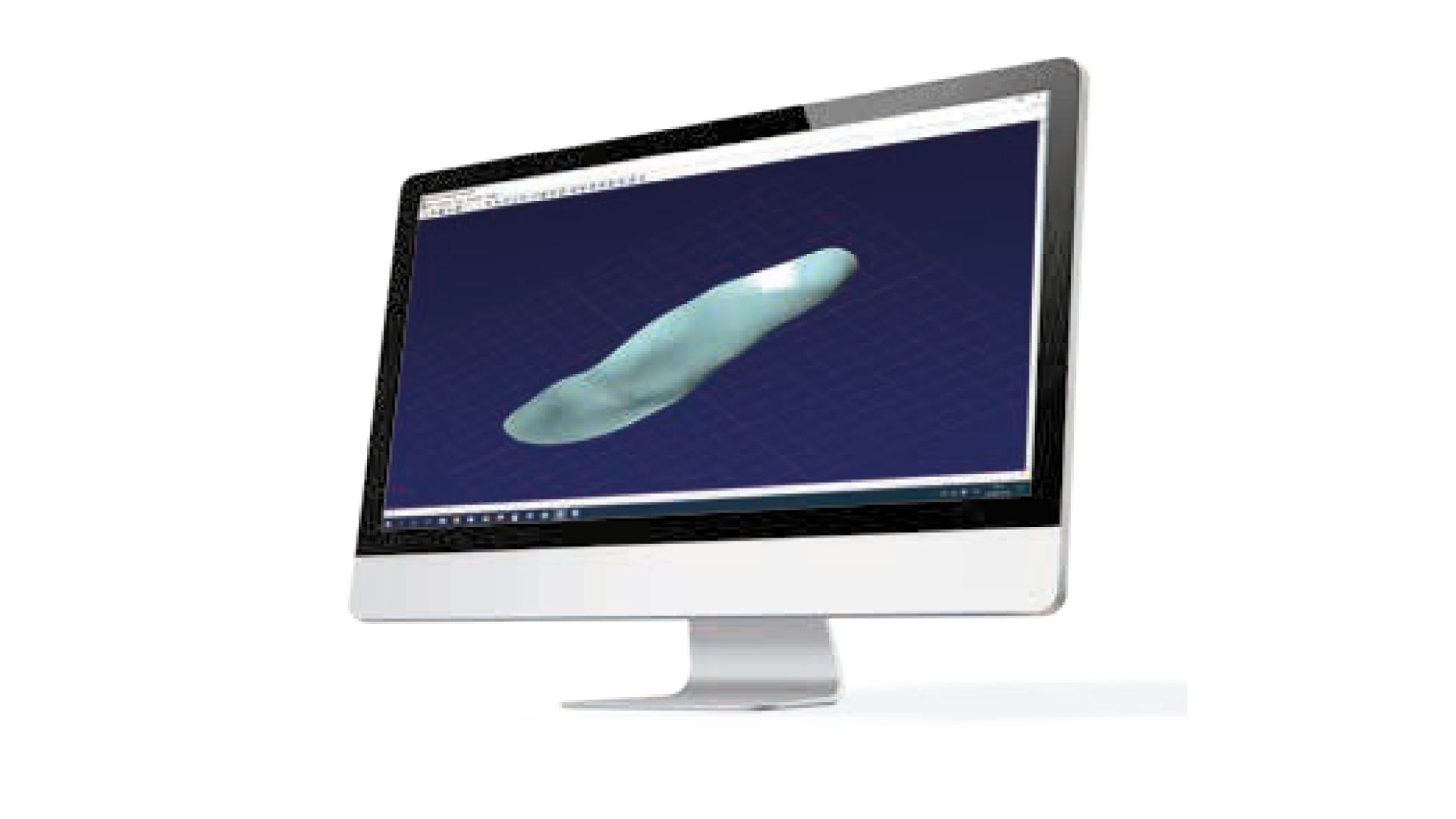

- Diseño computarizado de las plantillasPor medio de un estudio especializado, se diseñan las plantillas según la valoración.
- Fabricación computarizadaLos datos del diseño son exportados a una fresadora de control numérico (CNC) para manufacturar las plantillas.
- El resultadoUn par de plantillas perfectamente ajustadas al pie según la necesidad del paciente.
Términos y condiciones
Entrenamiento, soporte y garantía
Entrenamiento
El entrenamiento en el manejo de los equipos tiene un valor de USD 1.450 e incluye:
- Instalación.
- Manejo de los equipos.
- Software.
- Cuidados y calibración.
- Recomendaciones.
Duración: 4 días en la sede del cliente. Los viáticos de instalación y entrenamiento están excluidos del precio.
Soporte y garantía
- Soporte telefónico y vía remota según el caso.
- Garantía de 2 años desde la instalación de los equipos.
- Cubre defectos de fabricación del hardware y del software.
- No cubre daños provocados por usos indebidos, accidentes o hurto.
Los precios excluyen costos de envío, IVA y demás impuestos locales.
